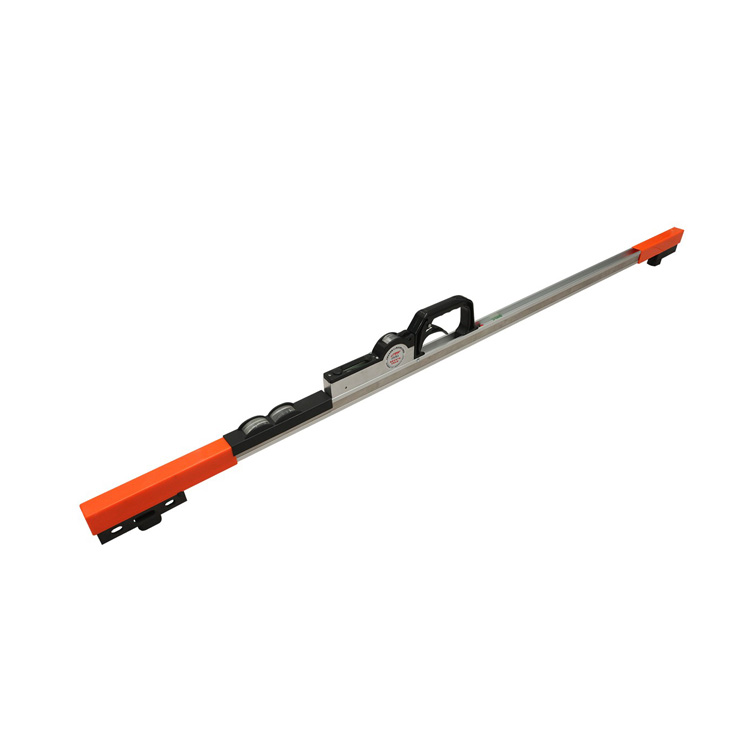

1级机械尺万能道尺轨距尺铁路轨距尺数显轨距尺机械轨距

特点：

1级尺尺身材质采用了铝合金尺身与不锈钢温控自动调节带相结合制成，其线胀系数与轨道上影响轨距最直接的轨枕线胀系数非常接近，经计算和实际检测，现场的环境温度即便是达到与检定温度20℃相差50℃时(如-30℃)，其因环境温度影响产生的轨距示值误差也只有0.031 (mm)，从而满足了铁标中所规定的： “0级和1级轨距尺应能自动消除使用环境温度的影响”，保证了轨距尺在不同环境温度下测出轨距的准确性。为了提高轨距尺的检测准确度，在示值读数方面我们采用三游标方法，即：轨距使用一个游标，查照间隔与护背距离各使用一个游标，使得轨距尺的分度值达到了0.1mm，这种结构我们已经申报了国家专利。

超高部分的结构同样是我公司的专利之一，我们把常规的螺柱螺旋超高结构改为平面螺旋结构，并在高精度的加工中心上将螺旋盘的中心孔和螺旋线共同制出，这样，既保证了螺旋线的准确性，又保证了每个螺旋盘的一致性，使得螺旋盘互换性非常好，给使用单位的维修带来了方便。

轨距尺重量约为： 3 kg

三、主要数据：

铁路轨距尺主要检测项目及其测量范围和准确度如下：

------------------------------------------------------------

                                测量范围           准确度

轨    距              1410～1470 mm       ≤±0.20mm

查照间隔              1381～1401 mm       ≤±0. 25mm

护背距离              1338～1358 mm       ≤±0. 25mm

水平零位最大允许误差                      ±0.20mm

水平（超高）           -20～185mm        ±0.45mm

------------------------------------------------------------
