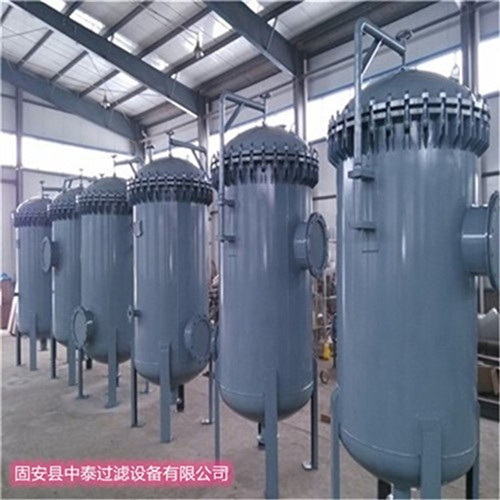

多级燃气过滤器

　 多级燃气过滤器

多级过滤器主要由一级旋风分离器、二级惯性除沫器预滤和凝聚、三级精滤芯凝聚、排污阀等组成，夹带液体和固体颗粒的燃气，由进气管以切线方向进入一级旋风分离器。经过旋风分离，较大的液滴和固体颗粒被分离出来。然后，经过二级除沫器，气体通过惯性碰撞作用下，气、液、固进一步分离。气体中粒径较大的尘埃被滤除，对后级精滤芯起保护作用。气体通过精滤芯（第三级精滤），粒径大于10微米（或更细）的固体粒子被滤除；粒径微小的液态雾状物被收集在精滤芯上，并凝聚成较大的液滴，在重力作用下，沉降到精滤管底部。分离出来的液体由各排污口排出，经处理的燃气由过滤器顶端的出气口输出。本装置综合采用机械分离，微纤维过滤和微孔介质凝聚生长的原理，具有相当高的除尘过滤精度及脱湿能力。

技术参数：

型号

设计压力

接管尺寸

内部滤芯数量

过滤效率

备注

ZT-TRQ-100-50

PN2.5/4.0

DN50

1

99%

ZT-TRQ-200-65

PN2.5/4.0

DN65

4

99%

ZT-TRQ-300-100

PN2.5/4.0

DN100

7

99%

ZT-TRQ-500-200

PN2.5/4.0

DN200

12

99%

ZT-TRQ-600-250

PN2.5/4.0

DN250

24

99%
