JLS-35KV三相电力高压计量箱
2020-09-26 14:39:27让卖家联系我

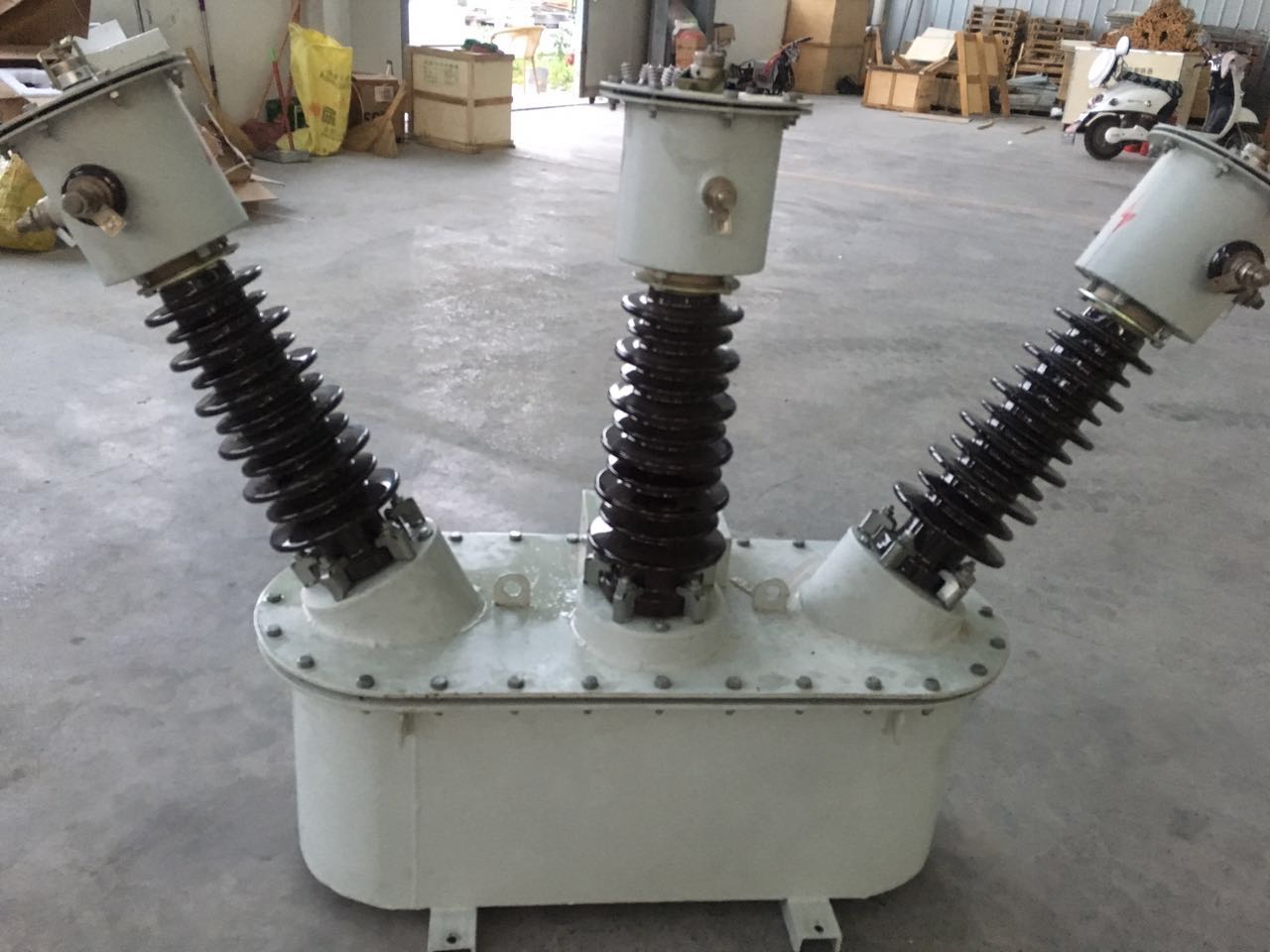

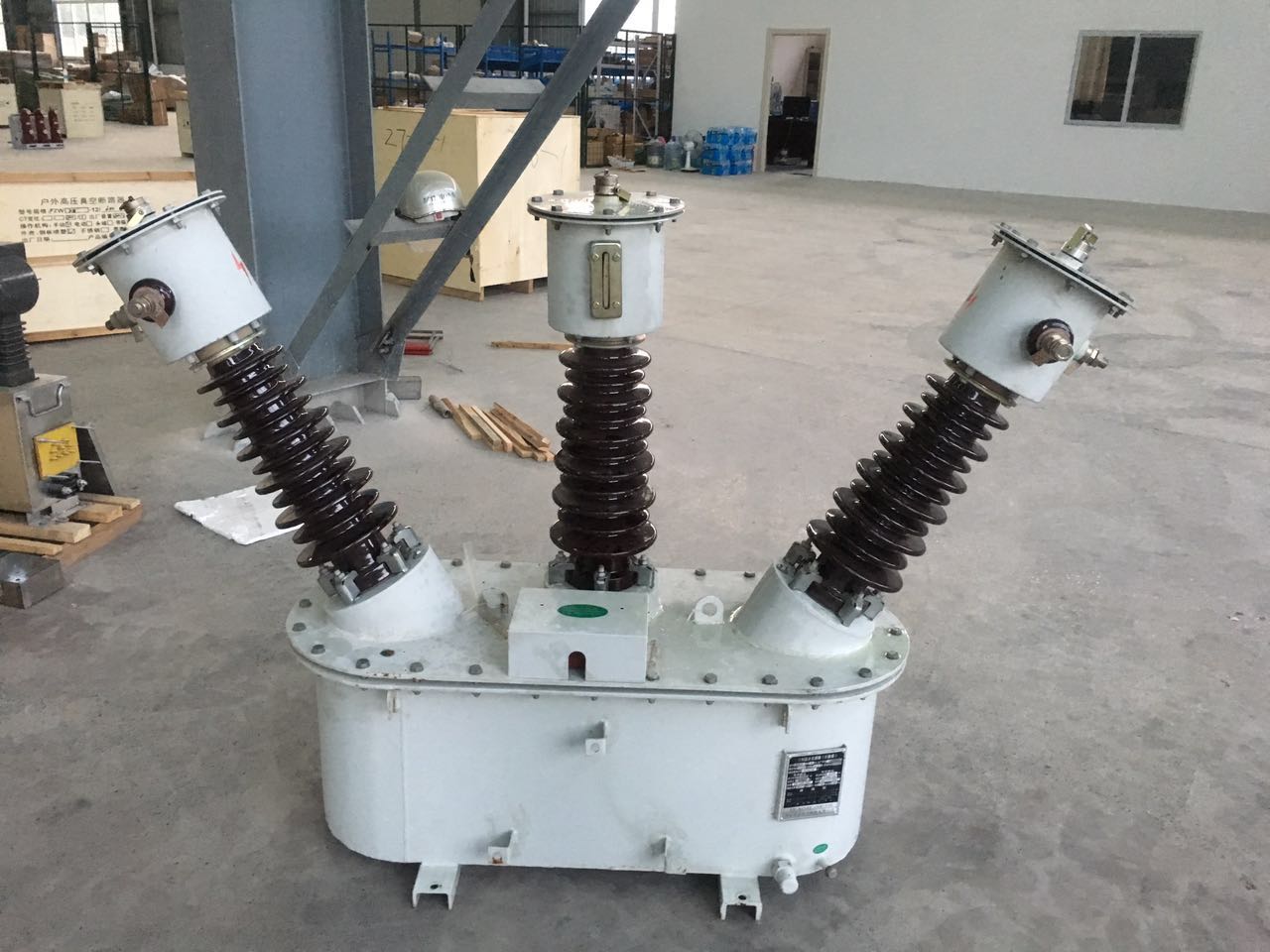

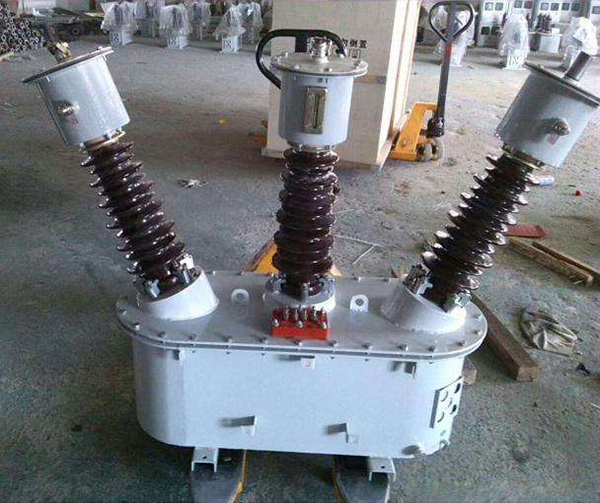

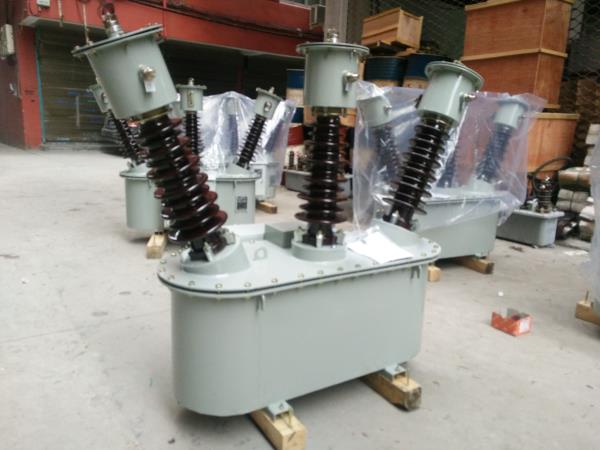

JLS-35KV三相电力高压计量箱
1、产品概述
JLS-35型三相户外油浸式高压电力计量箱（组合式互感器），适用于50HZ三相交流、额定电压为35KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱三相有功电度表及无功电度表各二只，是用来直接测量高压线路中，无论正向送电或或反向送电，均能有效地计量有功和无功电能的计量设备。对防止止窃电，节约能源，加强供电管理具有重要作用。
2、使用环境条件：
2．1 海拔高度不超过1000m；
2．2 环境温度：
+40℃；
日平均不超过30℃；
-25℃；
2．3 系统接地方式：中性点非有效接地系统；
2．4 大气条件：大气中无严重污秽。
3、主要规格及性能参数：
3．1 电压互感器的主要规格及技术参数。
| 产品 型号 | 额定一次电压 （V） | 额定二次电压 （V） | 额定输出 （VA） | 准确极 | 极限输出 （VA） | 额定电压因数 |
| JLS-6 | 6000 | 100 | 15 | 0.2 0.5 | 300 | 1.2 |
| JLS-10 | 10000 | 100 | 30 | |||
| JLS-35 | 350000 | 100 | 80 |
电压互感器极性为减极性, 当互感器在额定电压下励磁时，能承受1秒中外部短路的机械效应和热效应而无损伤。
3．2 电流互感器的主要规格及技术参数
| 产品 型号 | 额定 电压 （kV） | 额 定 一 次 电 流 （A） | 额定二次电流 （A） | 额定输出 （VA） | 准确级 | |
| 单 变 比 | 双 变 比 | |||||
| JLS-6 | 6 | 0.5、1、2.5、5、10、15、20、25、30、40、50、75、100、150、200、300、400A | 2.5-5、5-10、10-20、15-30、20-40、25-50、50-75、50-100、75-100、100-150、100-200、200-400A | 5 | 10 | 0.2S 0.2 0.5S 0.5 |
| JLS-10 | 10 | |||||
| JLS-35 | 35 | |||||
电流互感器极性为减极性,电流互感器的额定一秒短时电流为其额定一次电流的60倍，额定动稳定电流（峰值）为额定一次电流的150倍。
3．3 绝缘水平
| 产 品 型 号 | 设 备 zui 高 工 作 电 压 （kV） | 额定雷电冲击耐受电压（峰值） | 额定短时工频耐受电压 （kV） | 电压互感器一次绕组感应耐受电压 （kV） | |
| 全 波 （kV） | 截 波 （kV） | ||||
| JLS-6 | 7.2 | 60 | 65 | 32 | 20 |
| JLS-10 | 12 | 75 | 85 | 42 | 28 |
| JLS-35 | 42 | 95 | 185 | 80 | 150 |
3.4 温升限值
计量箱（装上仪表箱后）同时施加1.2倍的额定一次电压和额定一次电流，计量箱各部位的温升不超过下表规定：
| 计量箱部位 | 温升（K） | 测量方法 |
| 线圈 | 55 | 电阻法 |
| 线圈出头或连接处 | 50 | 温度计法 |
| 油面 | 50 | 温度计法 |
4、产品主要结构概述
4．1 本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
4．2 电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
4．3 电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
4．4 通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。
4．5 高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。

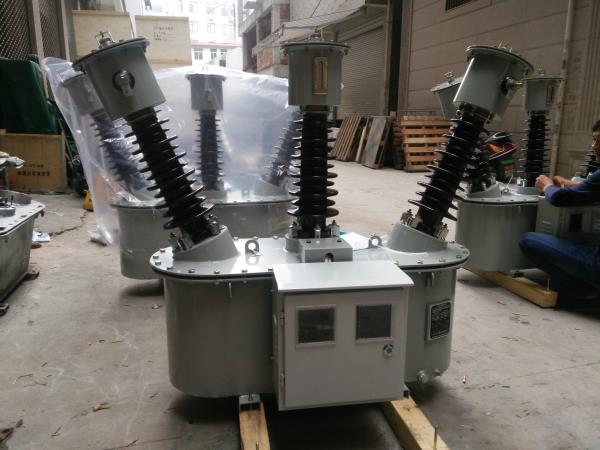

4．6 仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
4．7 复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
4．8 复变比计量原理，采用V/V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接测量时，该点（b）应可靠接地。
5． 验收及使用前的检查：
5.1 外观检查：产品密封良好，瓷件无破损，出厂文件（合格证明书、使用说明书）齐全。
5.2 用2500伏兆欧表测量一次对地的绝缘电阻，其值不少于1000MΩ。（空气湿度不大于75%）
5.3 短时工频耐压试验，其试验电压值为出厂试验值的80%。
5.4 产品经长期放置，在使用前，须经5．1、5．2、5．3条检查。
5.5 安装前需检查和计算负荷是否匹配，安装时应符合所标注的负荷值。
6．使用方法和注意事项：
6．1 本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量
箱安装在电杆的支架上。
6．2 用于计量电力变压器高压侧电度时，可与变压器安装在同一个平台上或安装在电杆上。
6．3 新安装运行中的计量箱发现相序相反时，会出现有功电度表仍然正转，无功电度表反转的现象，造成电度表计量错误，应将计量箱高压侧任意两根对换位置，计量箱变为正相序进行，才能保证计量箱准确计量。
6．4 本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其余二相按正相序连接，防止产生计量的附加误差。
6．5 产品吊运时必须使用油箱上的吊攀。
6．6 组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地，以免造成事故。
7、 维护和保管：
7．1 对运行中的计量箱应作定期检查，如发现缺油或油劣化迹象，应立即过滤更换或补充新油。
7．2 计量箱在使用前需要妥善地保管在仓库内，仓库的温度为-25℃至+40℃，相对湿度不大于85%，通风良好，无腐蚀性气体存在。
