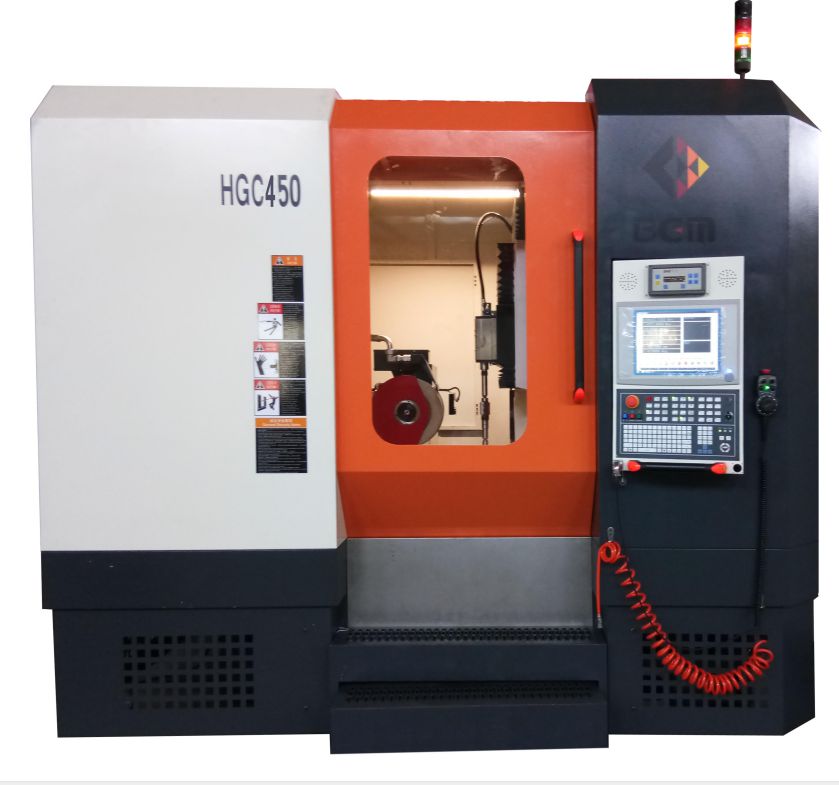

西安贝吉姆HGC450数控蜗杆砂轮磨齿机

HGC450数控蜗杆磨齿机是西安贝吉姆机床股份有限公司全套核心技术和知识产权的自主品牌，该机床是在HG400机床的基础上的扩展机型。机床具有高智能、高刚性化特点。加工精度高、加工效率高、精度保持性好。具有砂轮护罩自动旋转、自动打顶及顶尖自动上下移动等功能。用户根据要求可选自动喷油、自动对刀、自动门、自动吹气等功能，使设备满足更高的自动化。该机床采用砂轮与工件的连续展成磨削原理，通过七轴数控五轴联动，完成修形和磨削功能。

加工参数

工件转速：（C轴）与B轴同步 ≤310rpm

加工直齿外径mm

Φ0～Φ450

上下顶尖距mm

280-480

工件模数

1-6

X砂轮径向进给 mm

410

工件齿数

8~510

Y工件切向移动 mm

140

压力角

14.5°~30°

Z工件垂直移动 mm

275

最大齿宽mm

260

V砂轮修整滚轮的横向进给 mm

165

最大螺旋角

±45°

W上顶尖上下移动mm

300

工件重量（含工装）

120Kg

U磨削油喷嘴移动mm

60

机床参数

其它参数

砂轮与工件中心距mm

160~565

工件主轴内孔锥度

莫氏No 4

砂轮规格mm

Φ350×Φ160×104

上顶尖内孔锥度

莫氏No 4

砂轮过心直径

Φ320

电机总功率

55kw

砂轮最小齿根圆直径

Φ240

蘑菇头直径

Φ50

砂轮修行转速:磨削rpm

40-200

外形尺寸（LxWxH）

3050x2215x2677

最大线速度

30-63m/s

主机重量（T）

12
