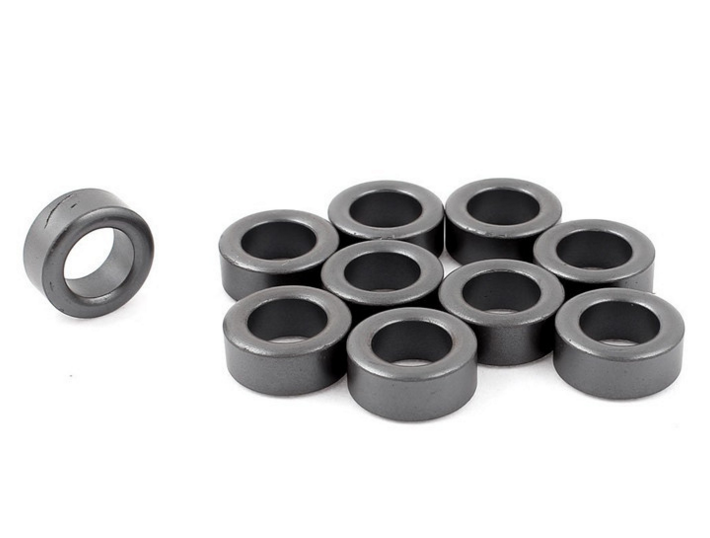

镍锌磁环 抗干扰 镍锌铁氧体磁芯外径28MM内径16MM高度13MM

磁环线圈的匝数选择:
将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用。
磁环线圈是双线、三线等多線并绕为可更佳平衡度及安定度。一般为软磁性材料，铁氧体，有锰锌、镍锌的，特性：起始磁导率高，电阻率高，高频损耗小。可以用于低频、中频、高频甚至超高频范围。

磁环线圈的用途：
    電路濾波，儲能，防射頻干擾和傳導干擾，常用於電腦，無線電話，音響，數碼相機等電器。

简述磁环线圈的特点:
    磁环线圈是双线、三线等多線并绕为可更佳平衡度及安定度。一般为软磁性材料，铁氧体，有锰锌、镍锌的，特性：起始磁导率高，电阻率高，高频损耗小。可以用于低频、中频、高频甚至超高频范围。
    磁环线圈公司通过ISO9001质量管理体系和UL电子绝缘系统认证，并完全依循相应管理模式进行采购，生产和销售，让我们的产品畅销国内外,深受用户的信赖，在消费者中享有很高的声誉。

    磁环线圈的特性：
封閉的磁路，漏磁小。
