南京中德专业提供WLS无轴螺旋输送机，螺旋外径260MM，320MM，420MM等。适用于污水厂、泵站输送栅渣、泥饼等物料
2020-06-05 23:14:18让卖家联系我

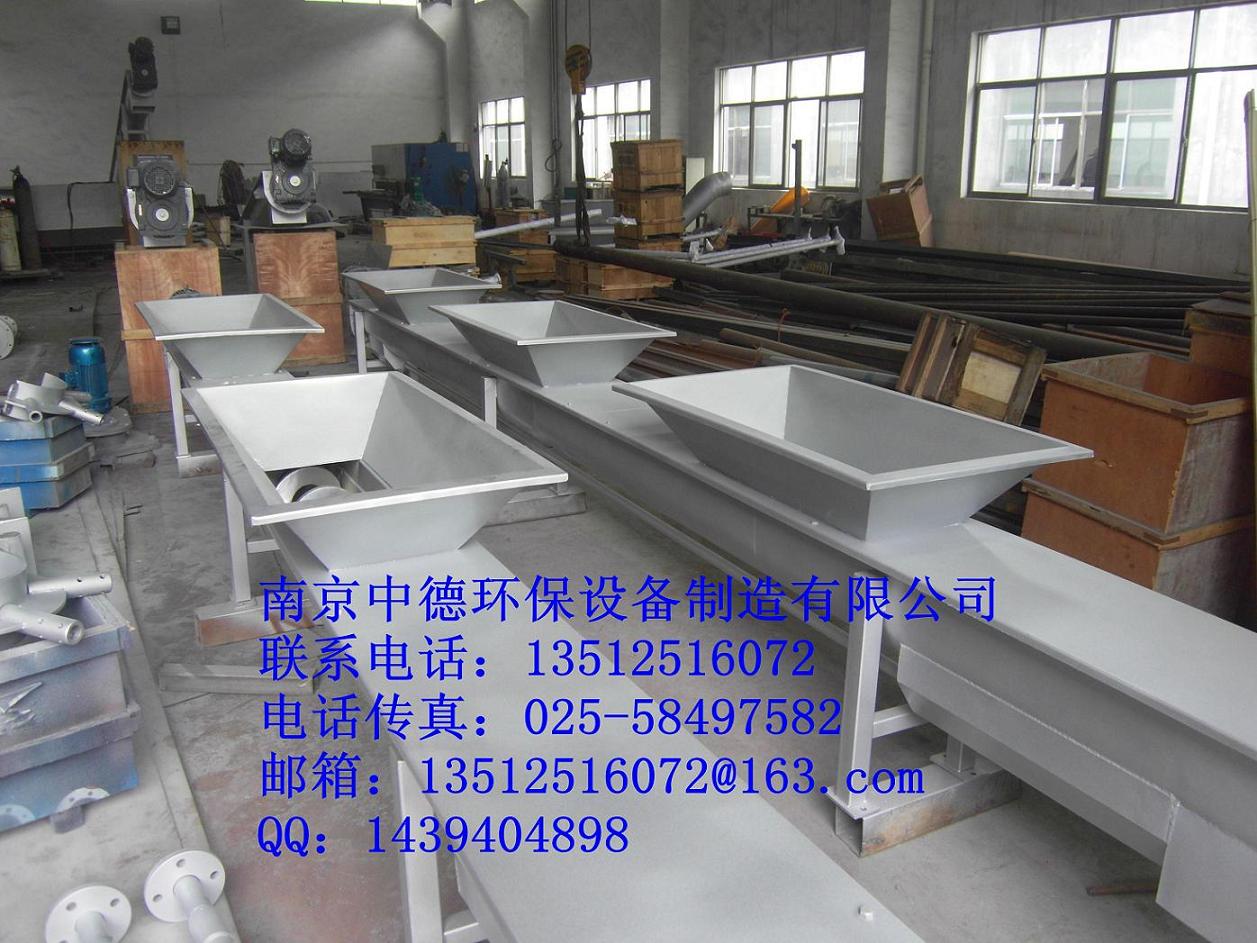

WLS无轴螺旋输送机
1、设备名称：WLS无轴螺旋输送机
2、主要用途：无轴螺旋输送机适用于污水处理厂输送格栅间的栅渣和污泥脱水间的污泥输送及提升。
3、主要技术参数：
型 号
技术参数
WLS-300-5
WLS-320-14
U型槽直径 mm
300
320
输送距离 m
5
14
功 率 kw
2.2
5.5
输送能力 m3/h
3
5
安装角度 º
0
0
电机防护等级
IP55
IP55
绝缘等级
F级
F级
电 源
380V，3ph，50Hz
380V，3ph，50Hz
数 量 台
1
1
4、结造及工作原理：
4.1无轴螺旋输送机由驱动装置、无轴螺旋、U型槽、衬板、盖板、进出料
口等组成。物料由进料斗进入螺旋管，在挤压螺旋的作用下，压缩、脱水后送至出渣口。
4.2输送机的形式为无轴螺旋式，螺旋叶片的厚度为18mm，螺旋叶片采
用16号锰钢材质制成，具有足够的强度与钢度。
4.3螺旋叶片与输送槽之间设有可更换的尼龙耐磨衬圈，衬圈圆弧与螺旋半
径相吻合，提高输送效果且方便维修。
4.4无轴螺旋输送机具有足够的强度和钢度。
4.5驱动装置型式为平行轴装式斜齿轮减速机。驱动装置具有过热、过载保护功能，能在室外-40℃～70℃气温范围内正常24小时连续运行，并设有防护罩，便于维护检查。
5、产品特点：
² 无轴螺旋体采用特殊加工工艺整体成型；
² 构造简单，输送槽内无中心轴及轴承，物料输送流畅；
² 整个输送过程在封闭的输送槽内进行，物料不会外泄，避免二次污染；
² U型槽内衬板采用耐磨材料热模成型，平整光滑，与无轴螺旋体啮合紧密，摩擦阻力小，运行平稳；
² 低速运行、噪声小、能耗低、免维护；
² 安装方便灵活，可在多种场所运用。
6、主要部件材质：
² 机 架 不锈钢
² 螺旋槽 不锈钢
² 盖 板 不锈钢
² 接渣斗 不锈钢
² 螺旋体 16号锰钢
² 衬 体 尼龙衬板
² 连接附件、螺栓等紧固件 不锈钢
² 电控箱 不锈钢
7、供货范围
² 1套完整的无轴螺旋输送机；
² 所有连接附件、螺栓等紧固件；
² 电控箱。
8.技术特性:
型号
参数输送量m3/h
尺 寸mm
输送长度（m）
安装角度
（m）
(转速为20r/min)
0°
15°
30°
A
B
H
L1
L2
L3
B1
WLS260-N
2.5
1.8
1.4
260
360
270
`150
≦70
400
280
≦20
≦30
WLS300-N
5
4
2.2
300
400
310
200
≦70
400
350
≦30
WLS320-N
6
4.5
3
320
420
330
200
≦70
450
350
WLS355-N
8.5
6.2
4.5
355
460
370
250
≦70
450
400
WLS400-N
10.5
8.5
6
400
500
410
250
≦70
450
400
WLS420-N
12
9.5
7
420
520
430
250
≦70
450
400
WLS500-N
15
12
9
500
600
510
250
≦70
450
500
WLS260-Z
4
2.8
1.8
260
360
270
150
≦70
600
280
≦20
WLS300-Z
7.5
5.5
4.5
300
400
310
200
≦70
600
350
WLS320-Z
10.6
7.4
5.6
320
430
330
200
≦70
600
350
WLS355-Z
12.6
8.9
6.4
355
460
370
250
≦70
650
400
≦30
WLS400-Z
15.2
11.5
6.5
400
500
410
250
≦70
650
400
WLS420-Z
16.8
12.3
7.6
420
520
430
250
≦70
650
400
WLS500-Z
21.5
17.5
10.5
500
600
510
250
≦70
650
9．供货范围
a) 箱盖、U型槽及进出料口；
b) 无轴螺旋体；
c) 可更换的衬板；
d) 电机及减速机；
e) 安装支架；
f) 螺栓等连接附件。
9．制造及质量保证措施
严格执行Q/320123NSB100-1998及CJ/T3048-1995标准，按照已通过的ISO9001质量体系进行管理，并对所有外购件承担最终质量责任。
