巨匠气动轻便山地钻机SDZ-30S多用途地质勘探钻机便于移动

山东巨匠机械集团有限公司一直以来秉承以人为本诚信经营、创新进取、和谐发展、立之以诚、取之以信，创新带发展质量求生存的经营理念专业铸就品质，品质成就品牌。

巨匠气动轻便山地钻机SDZ-30S多用途地质勘探钻机便于移动

一、SDZ-30S气动山地钻机简介

SDZ-30S气动山地钻机是山东巨匠机械集团结合自身多年物探地震钻机经验，并整合国外山地钻机，将巨匠集团SDZ-30型分体式气动山地钻机重新优化设计而新推一款性价比较高的气动山地钻机。SDZ-30S气动山地钻机可满足空气震击钻孔等工艺施工要求，以适应不同地质环境的钻孔作业。巨匠集团SDZ-30S气动山地物探钻机现已适用于山地、丛林、丘陵、戈壁、黄土塬、季节性农田等复杂无水地带进行石油天然气地震勘探、矿场勘察、地质结构调查等钻孔工程施工作业。

二、 SDZ-30S气动山地钻机特点

1.采用轻量模块化设计，拆装快速，便于搬运。

2.钻机底座和钻架加强、加固，加抗震，使用长久。

3.底座前端设计有两组丝杠支撑，提钻时钻机稳定。

4.采用新型优化的液压系统，效率高、操控好。

5.液压油箱采用钣金工艺制作成形，减少焊缝，经久使用不漏油。

6.加长液压泵站和操作台之间的油管，可实现3米外操作。

7.采用螺杆式空压机，相比活塞机具备能耗低、噪音低、出气品质高、排气压力稳定无脉动、运行故障率低等优点。

三、SDZ-30S气动山地钻机技术参数

SDZ-30S气动山地钻机

钻机能力

钻孔方式

空气震击钻孔

钻孔直径

mm

76

钻孔深度

m

30

钻杆

mm

Φ60*1500

给进行程

mm

1850

液压泵站

汽油机功率

hp

35

额定压力

Mpa

20

额定流量

L/min

60

动力头

输出扭矩

N.m

1000

输出转速

r/min

0～140

加压升降系统

额定加压力

KN

7.5

额定升降力

KN

15

升降速度

m/s

0.77

螺杆空压机

汽油机功率

hp

35

排气量

m3/min

3.5

排气压力

Mpa

0.8

四、SDZ-30S气动山地钻机配置清单

序号

名称

单位

数量

备注

1

底座总成

套

1

包含底盘、支腿、丝杠支撑。

2

钻架总成

套

1

包含斜拉杆、桅杆、链轮、链条、升降马达、回转马达、进气座。

3

泵站动力包

套

1

包含框架、发动机、皮带轮、皮带。

4

泵站总成

套

1

包含框架、液压油泵、液压油箱、液压油管、散热器。

5

液压油管

套

1

包含液压油管、连接头。

6

操作台

套

1

包含框架、平衡阀、控制阀、操作手柄、节流阀。

7

空压机动力包

套

1

包含框架、发动机、皮带轮、皮带。

8

螺杆空压机

套

1

包含框架、空压机、散热器。

9

气带

盘

1

用于连接空压机和钻机。

10

Φ60钻杆

米

30

1.5米/根

11

Φ70冲击器

支

1

Φ70

12

Φ76冲击钻头

个

1

Φ76

山东巨匠机械集团供应山地物探钻机，山地钻机主要型号有YQZ-30液压山地钻机、SDZ-30S气动山地钻机

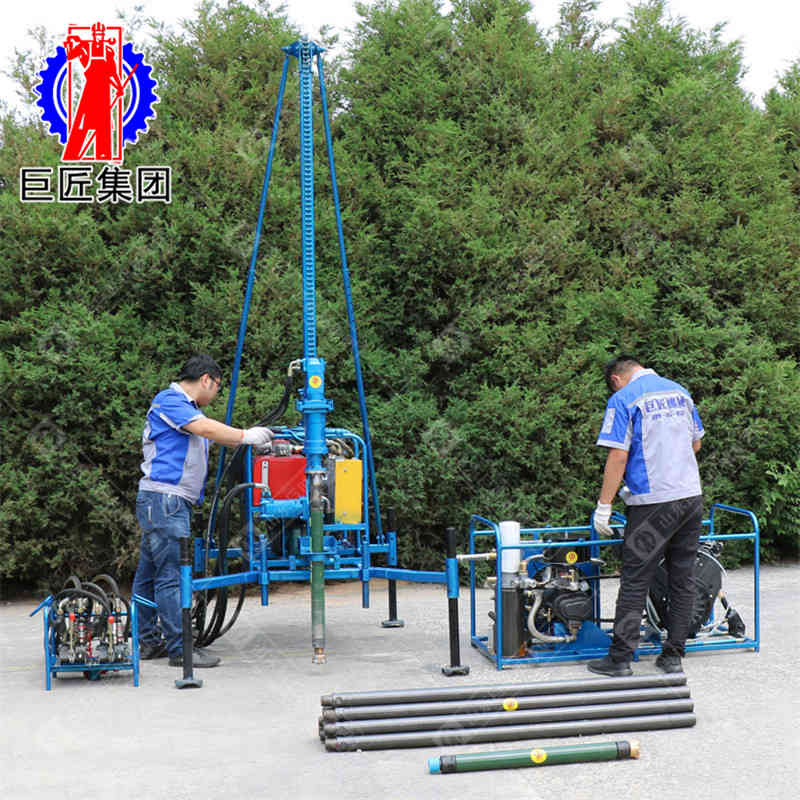

产品图：
