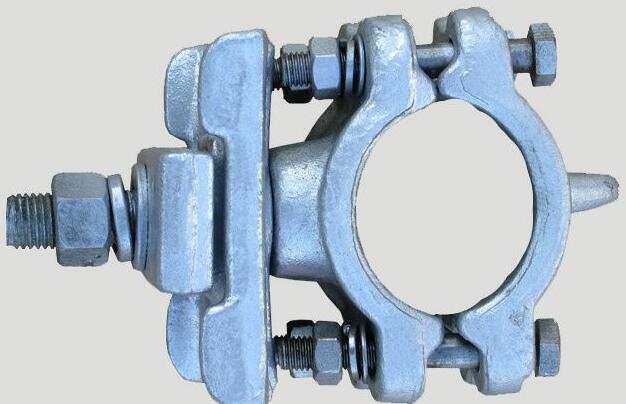

霸州亚源电气化铁路接触网零部件腕臂支撑装置双槽承力索座



用途 本零件固定在外径为D60mm的平腕臂上，用于支撑并固定铜合金承力索。

材料 Q235A

工艺 金属模锻造 热浸镀锌

性能 1.水平工作荷重6.0kN，垂直破坏荷重为6.0kN.

2.与平腕臂间的滑动荷重不小于9.0kN.

3.水平破坏荷重为 18.0kN，垂直破坏荷重不小于18.0kN.

4.与承力索(单根)间的滑动荷重不小于2.0kN.

承力索座适用于平腕臂上悬挂支撑标称截面为80mm2、100mm2的钢承力索或95mm2、120mm2、127mm2的铜及铜合金承力索。
