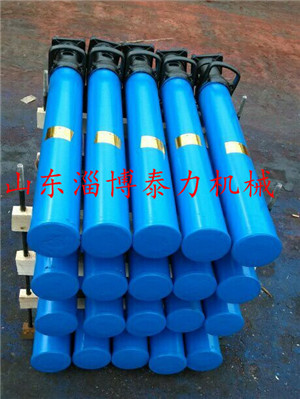

矿用设备型号DW10-300/100单体液压支柱

单体液压支柱产品介绍

单体液压支柱为外供恒阻式单体液压支柱,它可以与各种顶梁配合,也可以作主柱使用.可供炮采工作面支护顶板使用,也可做-临时性支护使用.

单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤层回采工作面,所适应的煤层顶底板条件是:顶板落后不影响支柱的回收,底板不宜过软,支柱压入底板深度不恶化底板的完整性,否则应加大底座.在煤质较松软的炮采工作面内使用时,对活柱体镀层表面采取保护措施,以防崩坏.支柱与木顶梁配合或做点柱使用时,应将顶盖换成柱帽,以免损坏木梁.

DW矿用单体液压支柱结构

支柱属外供液支柱,支柱主要由油缸、活柱、活塞、顶盖、底座、复位簧、橡胶密封件、三用阀等零部件组成.

DW矿用单体液压支柱原理:

DW矿用单体液压支柱是利用工作面泵站,通过三用阀向柱内注水工作介质,使活柱体提高,其顶盖与顶梁接触,保持一定的初撑压力,使单柱处于支护工作状态.当工作面顶板压力突然增大,其压力超过单柱额定工作阻力时,三用阀中的安全阀会自动开启排液,保单柱恒定在额定工作阻力范围内,使顶板压力均匀分布在周围单柱上,达到工作面支护安全、可靠.需要移柱时,只要转动御载搬手,柱内的工作液会通过三用阀的御载阀排出,活柱体在内部复位簧的作用下下降.
