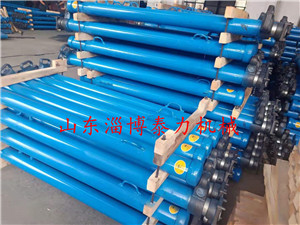

山东DWX悬浮式单体液压支柱设备

悬浮式单体液压支柱是是一种外部供液的恒阻式单体液压支柱,是高档机械化普采工作面的配套设备,也是综采工作面的端头支护设备.其适用于煤矿回采工作面的顶板支护和端头顶板支护,由于其承载能力大、抗偏载能力强、工作行程大、使用范围广,因而其可应用于薄煤层、中厚煤层及 较厚煤层工作面.

悬浮式单体液压支柱结构

悬浮式单体液压支柱由1、顶盖2、密封盖组件3、活柱4、手把阀体5、油缸6、复位簧7、底座S、三用阀8,14、O形圈9, 13,15、挡圈10、性园柱销11、防尘圈12、Y形密封圈16、连接钢丝17,18、导向环等零部件组成.

DWX单体液压支柱的活柱和油缸几乎等长,行程大,可代替多种规格,采用柱塞悬浮式技术原理,提高了支柱的稳定性和安全性,提高了支撑高度,承载能力和抗偏载能力.重量轻,无圆弧焊缝,无内泄漏,三用阀的设计与手把体上,提高了支柱工作行程,便于井下的管理和使用,减轻了旷工的劳动强度.悬浮式个密封点采用密封盒涨紧技术.悬浮式液压支柱的、采用了EPNI镀表面处理技术,防腐,耐磨性高,硬度高,油缸活柱采用了热处理,提高了产品的防炮崩,防机械损伤和抗折弯能力,增强了支柱承载能力,提高了产品的安全性．
