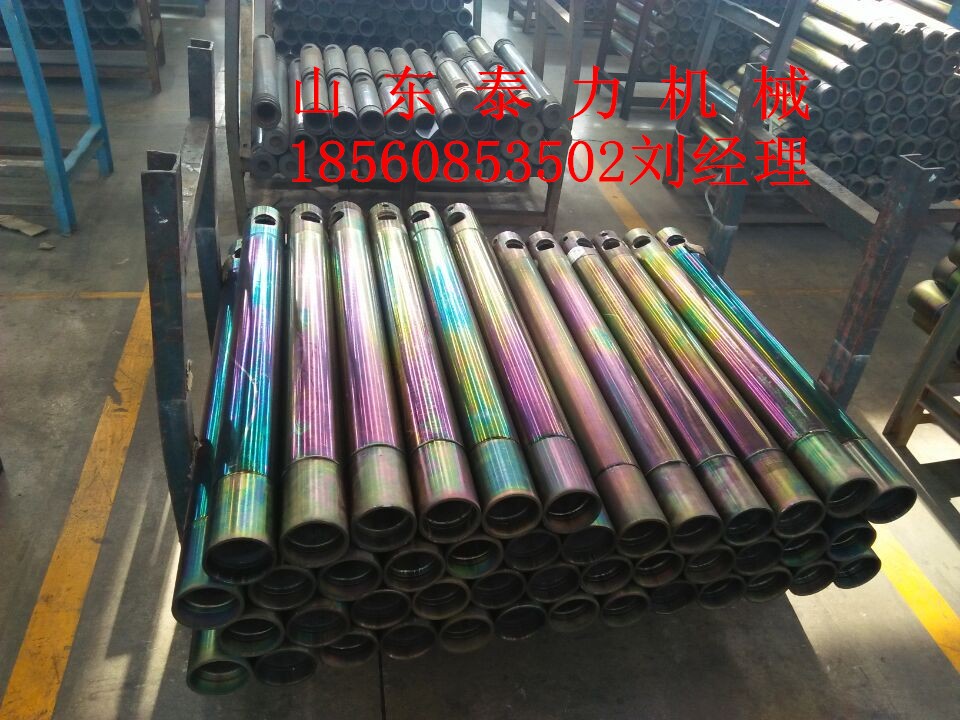

单体液压支柱活柱体

单体液压支柱活柱体

活柱体,单体液压支柱活柱体,单体液压支柱配件

活柱体与活塞装配尺寸φ80H10（ ），，大允许范围φ80H11（ ）；

1. 活柱体行程段外圆尺寸φ92f9（ ），，大允许范围φ92f9（ ）；

2.活柱体与手把体密封圈相配合的表面有下列缺陷时允许用油石修整：

a 轴向划痕深度小于0.2mm，长度小于50 mm ；b 径向划痕深度小于0.3mm，长度小于圆周的1/3；c 轻微擦伤面积小于25mm ；d 同一圆周上划痕不多于2条，擦伤不多于2处；e 镀层出现轻微锈斑，整件上不多于3处，基体没有裸露，每处面积不大于25mm ；f 油缸内孔表面粗糙度不得大于1.6 m。

3. 活柱体与三用阀装配尺寸φ42H9( ),，大允许范围φ42H10( )；

4. 活柱体φ42和φ80内孔不得有锈蚀、麻点、划痕；

5. 活柱体的直线度不得大于1‰；

6. 活柱体不得有裂纹，焊缝开裂现象。

7. 缸体非配合表面应无毛刺，划伤深度不得大于1mm，磨损、撞伤面积不得大于2cm ；

8. 其它配合尺寸应能保证互换组装要求；

9.底口15°倒角处粗糙度Ra≤6.3μm。

10. 表面硬度为HB270～310。

11. 镀层厚度应为45～60μm。

12. 镀层外观无起泡、起皮、剥落、烧焦等缺陷以及严重碰伤等机械损伤。

13. 高压焊缝试验，1.5倍额定工作液下保压2min无漏液。

14.柱头硬度为HB240～270。
