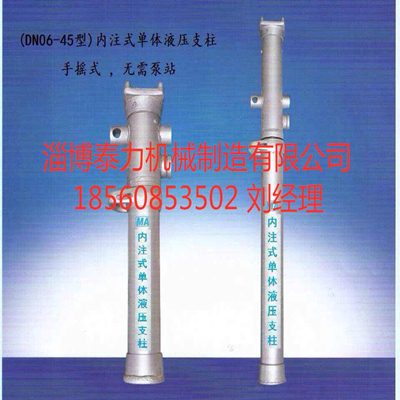

2.5米矿用内注式单体液压支柱

2.5米矿用内注式单体液压支柱

内注式单体液压支柱,内注式单体液压支柱价格,2.5米内注液压支柱,内注式单体液压支柱型号

单体液压支柱初撑：当柱塞向上运动时，储油腔内的液压油和升柱过程一样流入低压腔内，经过进油阀k1，活塞环形槽充满泵套和联接头之间的空间。当柱塞向下运动时，由于油缸中油压已较高，低压腔内的油虽经一级泵泵活塞压缩，但压力较低，打不开单向k2，而经泵活塞上的两个阻尼孔和活塞与活柱间的间隙返回到储油腔，以减轻操作阻力。与此同时，柱塞联接头内腔的油同时受到压缩，高压油经活塞头环形槽返回，迫使进油k1关闭，单向阀k2打开，高压液被压到工作腔内，供工作腔内油压继续升高。柱塞向上运动时，二级泵内油压降低并形成真空，单向阀k1中钢球在自重及两边压力差作用下复位，打开进油通道，活柱上腔的油继续进入低压腔内。同时油缸中压力油将单向阀k2关闭。低压腔内的液压油又经活塞头环形槽析入二级泵完成析油过程，这样反复动作，可供支柱获得规定的初撑力，完成初撑过程。dn25单体液压支柱支柱参数：型号：dn25-250/90，缸径mm：90，工作阻力kn：250，额定压力mpa：39.3，初撑力kn：80，手把摇动一次活柱升高值mm：>20，，大高度mm：2500，，小高度mm：1800，工作行程mm：700，工作液：n7液压油，装油量l：5.5，重量kg：68

内注式单体液压支柱,内注式单体液压支柱价格,2.5米内注液压支柱,内注式单体液压支柱型号

联系电话：18560853502  联系人：刘强 QQ ：553829408

山东淄博泰力机械制造有限公司矿用装备分公司
