低压计量箱用断路器脱扣特性综合试验台 断路器脱扣特性综合检测设备
2021-09-14 15:14:42让卖家联系我
大电流温升测试系统-低压电器成套开关检测设备
大电流温升测试系统清单：
B型|F型剩余电流（RCD）动作测试台,低压电涌保护器动作负载试验电源柜,低压电涌保护器热稳定性试验台,剩余电流动作保护器自动检测平台,25000A温升大电流测试系统,汽车电气设备综合性能耐久试验系统,智能漏电断路器延时瞬时脱扣动作特性试验台,低压电涌保护器短时电流耐受测试系统,交直流接触器综合特性测试台,BS6387电线电缆耐火冲击及喷淋试验机，交流接触器电寿命试验台,接触器电寿命试验设备,高压直流开关电器电寿命试验装置,20000A大功率恒流源瞬时特性台,剩余电流保护器测试仪
仪器设备 | 主要技术参数 |
B型|F型剩余电流（RCD）动作测试台 | B型|F型剩余电流（RCD）动作测试台本设备专门为针对AC型，A型，B型，F型剩余电流保护产品进行综合性能测试设计，可以完成AC型，A型，B型，F型剩余电流保护产品的各种GB国标相关测试内容；同时也适用于企业生产现场和研发实验的RCD、RCBO、RCCB、MRCD等项目测试。 |
低压电涌保护器动作负载试验电源柜 | 低压电涌保护器动作负载试验电源柜主要用于测试低压SPD、压敏电阻等防雷保护器产品在施加最大最大持续工作电压Up时，SPD应能承受规定的放电电流而使其特性没有补课接受的变化，可用于生产测试，检验研究等用途。 |
低压电涌保护器热稳定性试验台 | 低压电涌保护器热稳定性试验台主要用于测试低压SPD、压敏电阻等防雷保护器产品的热稳定脱扣能力进行测试，可用于生产研究等用途。 |
剩余电流动作保护器自动检测平台 | 剩余电流动作保护器自动检测平台主要由试验电源柜、漏电流发生器、总寿命试验自动测试系统组成。剩余电流动作保护器自动检测平台由可编程交流电源、可编程交流负载、漏电流发生器、温度巡检仪、试品柜、控制和数采系统等主要硬件组成。设备箱体采用优质铝合金钢材组装，板金喷涂封板，表面防静电防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板，电源开关，1种可调夹具，设备设计合理，使用方便，操作简单,性能可靠,外型美观。可编程交流电源、可编程交流负载由客户自己提供可编程交流电源：可输出测试用全范围电压，并且可输出低电压，电流闭环可实现50~1030A连续可调电流。三相电压独立调节，输出电压可通过上位机进行设定。温度巡检仪：使用热电偶进行温度采集，各通道电气隔离，进行断路器温升测试。试品柜：安装被测试品，提供被测断路器安装工位和安装夹具，控制电源，控制信号和反馈信号连接端子。一次连接可完成所有规定试验内容。控制和数采柜：安装有UPS电源、数采隔离变压器、工控机、采集系统、显示屏。工控机中运行测试软件可完成剩余电流动作保护器全自动测试，并自动生成报告。 |
25000A温升大电流测试系统 | 本25000A温升大电流测试系统适用于母线槽、开关柜、断路器，接触器，电流互感器和其它电器设备的电流负载试验及温升试验。 |
汽车电气设备综合性能耐久试验系统 | 检测项目该试验系统用于检测汽车用各类继电器、闪光器、电源总开关、熔断器、汽车易熔线、点烟器及插座、车用中央电气盒、车用电线束插接件、汽车线束、的相关性能和耐久性能。 |
智能漏电断路器延时瞬时脱扣动作特性试验台 | 适用于MD系列5~125A小型智能断路器进行在线出厂前检测用，是目前市面上唯一一款针对新型单相智能漏电断路器（总开关）、三相智能漏电断路器、单相智能断路器 （双分路）、带通讯模块可远程控制单相智能断路器进行测试产品的漏电保护功能，过流保护功能，短路保护功能，过压保护功能，过温保护功能，打火保护功能，记忆学习功能。根据相关国家标准要求来设计制造的，能够完全满足GB16917.1-2014、 GB10963.2-2008 、GB10963.1-2005第9.10条、GB14048.1-2006第7.2.1条、JB/T8979-2006第8.13条国家标准测试要求；能对断路器进行长延时脱扣特性试验，即从冷态开始，施加1.13倍、1.45倍、2.55倍的额定电流进行试验，在规定时间内是否跳脱。也能对断路器进行瞬时脱扣特性试验，即施加5~10倍的额定电流进行试验，在规定时间内是否跳脱。同时兼容断路器温升试验。 |
低压电涌保护器短时电流耐受测试系统 | 低压电涌保护器高中低压暂态测试系统主要用于对电涌保护器（SPD）进行高中低压系统的故障引起的暂时过电压下特性试验，也可用于其他科学研究。 |
交直流接触器综合特性测试台 | 交直流接触器综合特性测试台用于交流接触器动作特性试验，试验台完全满足GB14048.4-2016，GB14048.1-2012，GB17885-2009等国家标准中有关测试标准要求；符合IEC60947-4-1：2012，IEC60947-1-2014，IEC1095-1992等国际标准中有关测试标准要求。功能：对交直流接触器动作特性检测 |
BS6387电线电缆耐火冲击及喷淋试验机 | BS6387-2013电缆在着火条件下线圈完整性测试等标准设计，用于在火焰条件下，电缆或光缆线路进行完整性试验，用于检验电线电缆和具有耐火层的电线电缆在过热、过流等非正常状态下，其绝缘层的阻燃性能和耐火性能。 |
交流接触器电寿命试验台 | 本试验台主要用于交流接触器触点电寿命试验。 |
接触器电寿命试验设备 | 接触器电寿命试验设备是依据GB8871-2001（交流接触器节电器）、GB14048.6-2008 《低压电器开关设备和控制设备 接触器和电动机启动器 第二部分交流半导体电动机控制器和起动器（含软启动器）》和JB/T 10522-2005《小容量交流接触器可靠性试验办法》等相关标准中对接触器电寿命试验的相关要求进行设计的。产品采用先进、可靠的技术及设备，系统完善，功能完整，能够进行一整套的接触器电寿命试验。 |
高压直流开关电器电寿命试验装置 | 本系统Delta科技联合国家中低压输配电检验中心依据相关GB/IEC标准要求设计制造，用于进行直流1000V，800A及以下开关电器的电寿命试验，也可用于相应开关电器的机械寿命试验。系统严格满足标准中有关直流开关电器电寿命试验的试验电压、电流、L/R、试验频率、接通时间等参数要求，并可根据用户具体需要，提供标准外双方约定的非标定制试验条件。本系统由试验电源、试验柜、负载阻抗、控制系统、数据采集系统及试品支架成套供货，可完成直流开关电器电寿命试验全过程，并提供相应控制、保护和数据采集软件供用户操作使用，可对试验数据进行记录和分析，并对试验过程中的故障进行报警、保护及记录。系统提供断电保护功能，对试验过程数据可进行实时保存，供电恢复后可继续进行试验。 |
20000A大功率恒流源瞬时特性台 | Delta科技20000A精密交流恒流源是专门针对保护电器(如断路器、热继电器)校验台、标准测试台设备设计的一款高精度高效率恒流源。它是采用专用芯片、DSP、功率模块为核心器件，结合智能高效软件算法设计而成的，具有稳定性好、精度高、效率高、控制迅速便捷等特点，可用于保护电器延时校验台、标准测试台、瞬时校验台、自动化流水线等设备的新一代交流恒流电源。 |
剩余电流保护器测试仪 | 检测漏电断路器剩余电流的动作特性 |
低压计量箱用断路器脱扣特性综合试验台能依据Q/GDW11008-2013《低压计量箱技术规范》标准中第7.2.5条款要求进行低压计量箱电气性能试验。并且该试验台能够同时按照GB10963.1-2005、GB14048.2-2008、GB 14048.3-2008标准的规定，依次进行电气开关的过载性能、短路性能、漏保性能指标试验，试验结果符合相应技术指标要求。电气开关的分断能力试验要求：试验应参照GB14048.2、GB 10963.1标准要求，通过主电路不通电流的操作性能试验和主电路通电流的操作性能试验。必要情况下，进行短路性能试验。本试验台适用于1~125A小型断路器的试验（其他规格断路器测试可以定制）。
主要技术参数：
1.输入电压：AC220V±10%，50Hz；
2.设备总容量：8KVA；
3.检测产品极数：1级或多极串联；
4.输出交流电流：1-1500A可调，
5.延时用的电流表：0~400A，精度：（0.5级）
6.瞬时脱扣用的电流峰值表：1~1500A，精度：（0.5级）
7.延时测试时间：1~9999S/M/H可设定；
8.瞬时脱扣时间：1~800ms；
9.次数设定：1~9999；
10.控制方式：PLC+电脑系统控制；
11.电流调节方式：自动调节；
12.安全保护：报警装置，漏电保护，过载保护；
13.校正连接：滤波器连接口（校正设备电流波形失真度不大于5%，系统误差不大于3%
14.输入电源：交流单相220V/50Hz/60KW
15.设备的绝缘电阻≥5MΩ；
16.系统误差≤±3%；
17.外形尺寸：W800*D1000*H1800mm
18.电流互感器准确度为0.5级；1500A、500A、150A、50A四个档位，转换开关切换；
19.设备提供2组试验夹具，1~63A的一种，63A以上~125A的一种；
设备组成：

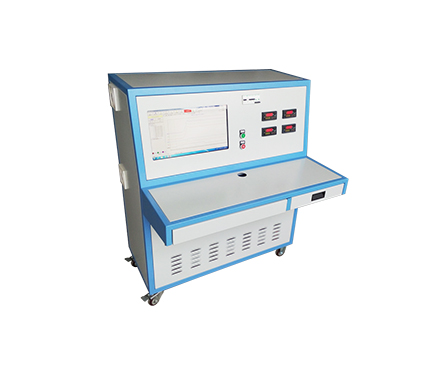

本试验台采用PLC+电脑系统控制，测试结果能自动生成报表，并且可以通过打印机打印出来。工作台面高度为900mm,工艺铝合金结构.夹具固定型，夹具采用紫铜加工而成，导电性能强，夹具可以安装1~3P的小型断路器；有两种夹具，一种1~63A的,另一种63A以上~125A的，两种夹具安装在绝缘面板上；控制面板装有电流表、峰值电流表、计时器、计数器、温度表、按钮、电源开关等。机箱内部装有大电流变压器、调压器、互感器、接触器等控制元件。设备底部装有强力刹车脚轮，方便运输和移动。
设备功能：
1、断路器过载脱扣动作电流测试
1) 输出电流：1~400A可调节；
2) 测试时间：1~9999S/M/H可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
2、断路器过载不动作电流测试
1) 输出电流：1~400A可调节；
2) 测试时间：1~9999S/M/H可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
3、断路器短路脱扣动作电流测试
1) 输出电流：10~1500A可调节，根据被测试品的型号可调节电流转换万能开关选择动作测试电流的范围，1500A、500A、150A、50A四个档位；
2) 测试时间：1~800ms；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
4、断路器短路不动作电流测试
1) 输出电流：10~1500A可调节，根据被测试品的型号可调节电流转换万能开关选择动作测试电流的范围，1500A、500A、150A、50A四个档位；
2) 测试时间：1~800ms；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
5、28天电流测试
1) 输出电流：1~400A可调节；
2) 测试时间：1~9999S/M/H可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
6、温升试验
1) 输出电流：1~100A可调节；
2) 通电时间：1~9999S/M/H可设定，当测试时间超过预置时间后，将切断电流输出；
3) 断电时间：1~9999S/M/H可设定；
4) 试验周期：1~9999次可设定；
5) 电流控制方法：手动调节；
6) 测试方式：可自动/手动切换；
7) 温度测量：16路探头，室温~120度测量，温度分辨率0.1度，16路探头循环显示；
8) 热电偶型号：T型；
7、断路器漏电保护测试
1) 漏电电流：30~80mA可调节；
2) 测试时间：1~9999S可设定；
3) 电流控制方法：手动调节；
4) 测试方式：可自动/手动切换；
软件功能：
1 软件总体功能要求：检定软件至少包含用户管理、方案配置、测试点配置、测试项目选择、设备测试及设置、报表处理等功能。
2 用户管理：包括密码修改和超级用户管理两个功能，密码修改可以供任意用户修改登陆密码；超级用户管理，可供超级用户删除系统中现有用户，重置用户密码和增加新用户；
3 系统介面要求：界面分三部分：设置区、操作区、试验数据显示区。
3.1 设置参数：包括：定时分闸时间选择；试验电流量程选择；试验特性选择；
3.2 操作区：包括：合闸按钮；分闸按钮；数据存储；
3.3 数据显示区：包括：通电时间t(S)；瞬动脱扣电流有效值； I 长延时的电流有效值；
数据存储：当做完一次试验后，如要想要保留测试数据，可点击存储按钮，这时会弹出数据对话按钮，要求输入产品型号、规格、 编号，测试日期和文件号自动生成，点击存储按钮，自动存入硬盘。生成报表内容：产品型号、规格、编号、测试日期、文件号、测试特性、测试时间、测试电流、测试结果。
工作环境：
1) 户内使用，且室内通风良好。
2) 海拔高度不超过2000米。
3) 环境温度在-10℃～+50℃ 。
4) 日平均相对湿度不大于95%，月平均相对湿度不大于90%。
5) 无强烈震动和冲击。
6) 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
7) 垂直倾斜度不大于5度。
设备满足标准：
低压计量箱用断路器脱扣特性综合试验台能依据Q/GDW11008-2013《低压计量箱技术规范》标准中第7.2.5条款要求进行低压计量箱电气性能试验。并且该试验台能够同时按照GB10963.1-2005、GB14048.2-2008、GB 14048.3-2008标准的规定。
