框架式断路器综合特性试验台 框架式断路器综合试验设备 断路器综合试验设备

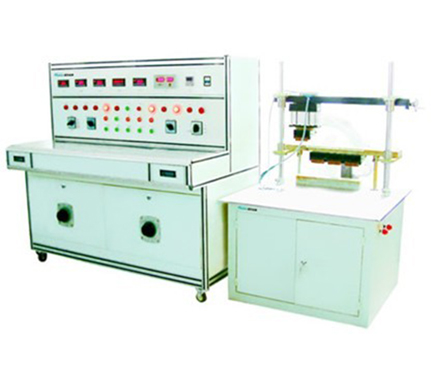

框架式断路器综合特性试验台：
1.测试框架式断路器的过压动作特性;
2.测试框架式断路器的欠压动作特性;
3.测试框架式断路器开关的储能动作特性;
4.测试框架式断路器开关的合闸动作特性;
5.测试框架式断路器开关的分励动作特性;
6.测试框架式断路器开关的过载(延时)动作特性;
7.测试框架式断路器开关的短路(瞬时)动作特性;

框架式断路器综合特性试验台主要技术参数:

1.设备容量:200KVA;

2.输入电压:AC380V/220V(A、B、C、N);

3.输出电流:

3.1过载动作特性测试输出电流(有效值):AC0-2000A、5000A、10000、20000A四挡,连续可调,分挡转换,测试电压:≤36V(安全电压)

3.2短路动作特性测试输出电流(峰值):AC0-2000A、5000A、10000、20000A四挡,连续可调,分挡转换,测试电压:≤36V(安全电压)

4.输出电压共2路:

4.1一路用于储能、合闸、分励动作特性测试

  AC0-450V连续可调,容量10KVA

  DC0-450V连续可调,容量10KVA

4.2二路用于欠压、过压动作特性测试

  AC0-450V连续可调,容量10KVA

  DC0-450V连续可调,容量10KVA

5.系统误差:≤3%;

6.波形失真:≤5%;

6.计量器具准确度等级:

6.1互感器精度等级:0.5级

6.2电压表三位半LED显示,精度等级:0.5级

6.3峰值表三位半LED显示,精度等级:0.5级

6.4过载测试计时范围:0.1-9h59m59.9s

6.4短路测试计时范围:0.001s-999.999s

满足标准 :

GBT140481.1-2000《低压开关设备和控制设备总则》;

GBT140481.2-2000《低压断路器》;
