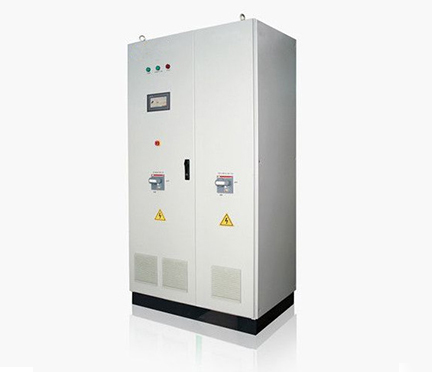

低压电涌保护器动作负载试验电源柜 低压电涌保护器试验电源柜 保护器动作负载试验电源柜

低压电涌保护器动作负载试验电源柜主要用于测试低压SPD、压敏电阻等防雷保护器产品在施加zui大zui大持续工作电压Up时，SPD应能承受规定的放电电流而使其特性没有补课接受的变化，可用于生产测试，检验研究等用途。

低压电涌保护器动作负载试验电源柜主要技术参数：

1.负载侧电涌耐受能力：

Ip：5～200kA；移相角度：0～360°，Uc：550V、5A；

2.确定续流大小（配合LCG200S）：

Imax：5～100kA；Iimp：1～15kA；

移相角度：0～360°，Uc：550V、1500A；

3.预处理试验（配合LCG200S）：

In：5～100kA；Ipeak：1～15kA；

移相角度：0～360°，Uc：550V、1500A；

4.Ⅰ级II级动作负载试验：

Imax：5～100kA；Iimp：1～15kA；

移相角度：0～360°，Uc：550V、5A；

主要性能特点：

1.电气自动控制电源切换，大型断路器控制电源通断；

2.避雷器过压保护，过流继电器双重保护 ；

3.紧急保护按钮，电源故障报警功能；

4. 100ms延时输出过载保护；

5.用于200KA，8/20μs波形冲击电流动作负载试验交流电流反向滤波；

6.内部放电间隙保护。

满足标准：

1、GB 18802.1-2011《低压电涌保护器(SPD) 第1部分:低压配电系统的电涌保护器 性能要求和试验方法》标准中第6.2.3～6.2.6以及第7.6章节试验要求；

2、GB/T18802.21-2016《低压电涌保护器第21部分 电信和信号网络的电涌》；

3、IEC61643-1：2011以及IEC61643-21：2012相关标准要求。
