Φ100mm轴淬火成套设备

Φ100mm、淬火长度1000mm、淬火深度：1.8-2.2mm技术解决方案。

    一、根据客户提供的轴工件参数，120KW高频淬火设备可满足淬火要求。

    120KW高频淬火设备主要技术参数：

工作电源

三相380V/50Hz

冷却水流量（主机）

32L/Min（0.1MPa）

工作电压范围

360V～420V

冷却水流量（变压器）

29L/Min（0.1MPa）

最大输入电流

190A

冷却水压

0.1～0.3MPa

最大输出功率

120KW

主机重量

88Kg

振荡频率

15～35KHz

变压器重量

93Kg

效率

90%

主机外形尺寸（mm3）

650×480×1440

负载持续率

100%

变压器外形尺寸（mm3）

500×800×580

    为确保质量，需配备淬火机床：主要是完成工件的旋转和匀速上升、下降的动作，实现淬火工艺要求。定制生产的数控淬火机床可供选用。

    二、数控淬火机床主要技术参数：

型    号

DLX-SK-1050

最大淬火长度（mm）

1000

最大装夹工件长度（mm）

1000

最大回转直径（mm）

≤500

工件移动速度(mm/s)

2-60

旋转速度（r/min)

40-150

顶尖移动速度（mm/min)

40-480

工件重量（kg）

≤80

输入电压（v）

220

电机总功率（kw）

1.5

外型尺寸（长×宽×高）

1200×580×2300

    三、高频淬火设备和立式数控淬火机床配套，采用圆形感应器对轴表面淬火。

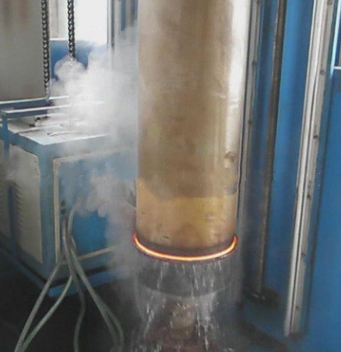

具体工艺过程是：高频淬火设备和立式数控淬火机床配套，采用圆形窄加热带感应器，工件由装卡在淬火机床上，一边旋转一边向上运动（运动速度可无级调速、进行扫描淬火）。

    工件装卡完毕后，只要点动开关，工件自动上升到环形感应圈内，工件自动旋转，自动定时加热，喷水淬火，自动下降到原位，人工更换工件。 感应器带喷水，这样可使工件加热到淬火温度后，可立即自动打开喷水电磁阀喷水，这样可保证淬硬层深度和淬火硬度。
