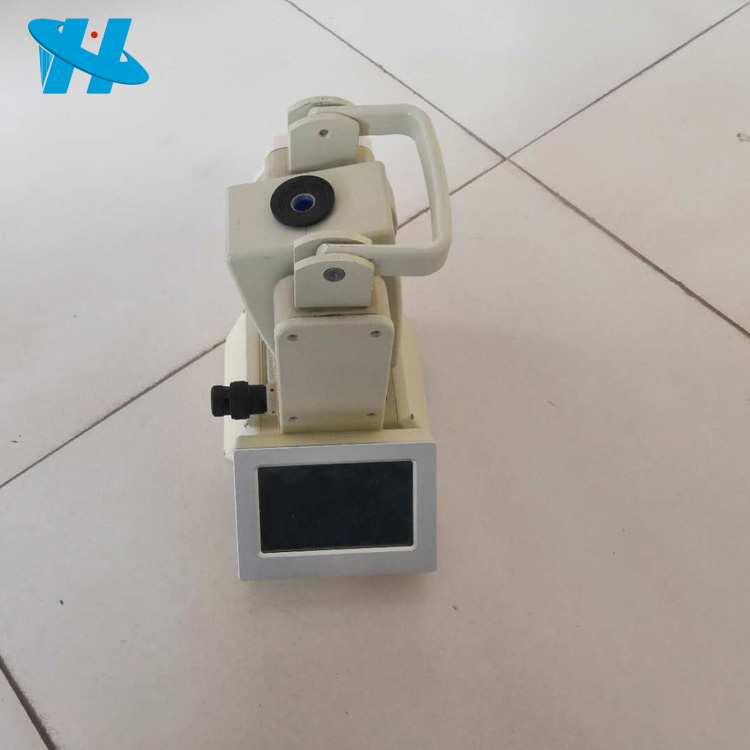

铁路全自动接触网智能巡查设备DJJ-8接触网激光测量仪激光测距仪

1011151

铁路接触网几何参数测量仪是电气化铁路接触网几何参数测量的专用仪器设备。设备主要由测量架及激光几何参数测量两部分构成。

1：测量架部分由高精度直线位移传感器和高精度倾角传感器及铝合金型材组成的测量机构，通过主机配合可对铁路轨距、（水平）超高进行精确测量。

2：激光几何参数测量部分由高精度激光测距传感器和高精度光栅编码器组合而成的几何参数测量装置，通过旋转机构和视频瞄准装置的配合可对接触网的接触线导高、拉出值、侧面界限、轨距、（水平）超高等几何参数进行快速精准测量。

产品特点：

1、测量架型材采用工业级铝型材，经过特殊专用模具挤压成形，且表面经过阳极氧化和加硬处理、机械强度高、不易变形、美观大方。

2、测量架两端搭轨绝缘架，是由专用模具注塑而成，硬度高不易变形，绝缘性能优良，确保两轨道间安全测量。

3、两搭轨绝缘架端面安装有耐磨陶瓷条，确保设备测量精度，且便于保养、维修和更换。

4、主机头与测量架连接方式采用全站仪快速连接底座结构，设备快速拆装后重复精度一致性得到有效保证。

5、加装聚光照明装置，方便夜间作业使用；

6、高容量可充电电池，充足电后可发射测量激光10000次，连续工作12小时；

7、采用工业级TFT液晶屏，构成了全新的双线视频瞄准系统，实现快速瞄准，大幅提升作业效率；

8、无死角测量，机头旋转角度可达±120度；

9、具有测量数据存储、蓝牙、GPS定位功能；

10、激光发射功率符合国家安全标准；

11、工作温度：-20℃～50℃；

12、尺寸：测量架1618x66x125mm，主机头261x162x210mm；
