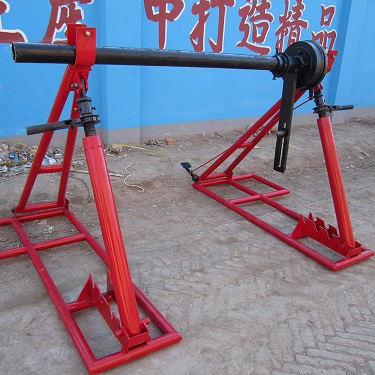

电缆支架可拆卸式THDP1-3液压张力放线架5T放线盘

电缆放线架俗称“电缆放线支架”，用于放置电缆盘，架空展放导线或电缆，采用液压装置、底脚装有小轮，便于移动，操作简单，使用方便，梯形电缆放线架横杠选用钻杆材质，不会弯曲。

分类：卧式电缆放线架、立式电缆放线架、大型电缆放线架、重型电缆放线架、梯形电缆放线架、螺旋电缆放线架、普通液压电缆放线架、吊式电缆放线架、液压螺旋两用电缆放线架等。

主要型号：3吨、5吨、8吨、16吨等

用于电缆线盘直径1m至4m等（特殊规格可以定做）。

张力放线架使用说明：

1，电缆放线架轴杠穿过线盘中心孔，把液压放线架分别放在线盘两侧；

2，调节内管高度使瓦架紧贴轴杠，然后用放线架侧面的横销穿入内管适合高度的孔内；

3：拧紧千斤顶下面的油栓，用压力杆打压千斤顶；

4，使线盘离地步放电缆。

注意事项：

1：液压电缆放线架必须紧贴线盘防止轴杠弯断；

2：液压电缆放线架在平稳地面使用否则容易倾倒。

型号 额定负荷 适用盘径 适用盘宽 轴杆直径 自重

THDP1-3 3T Φ1400mm-Φ2100mm ≤1200mm Φ60mm 120KG

THDP1-5 5T Φ1600mm-Φ2400mm ≤1200mm Φ76mm 180KG
